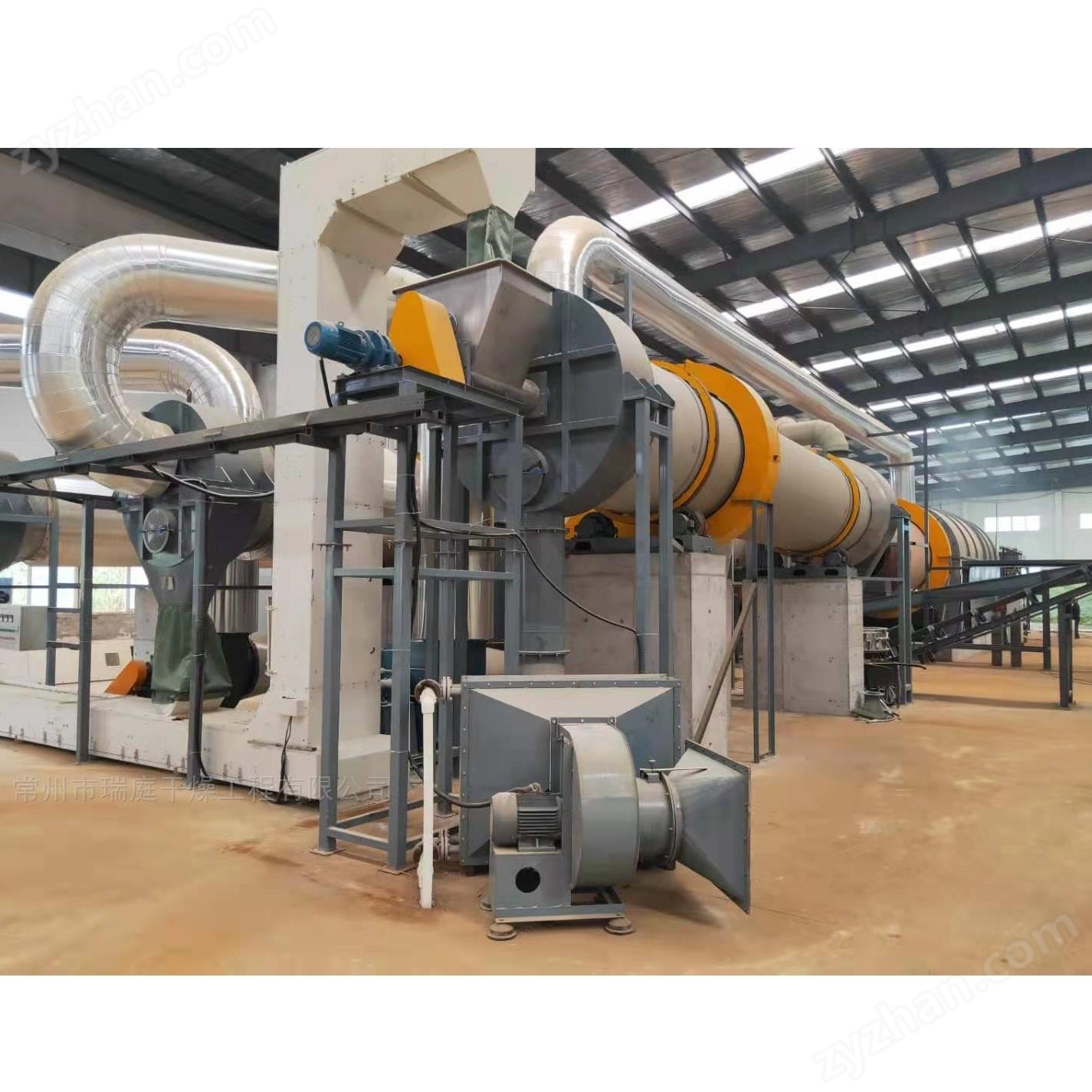

回转滚筒干燥机作为一种高效连续的工业干燥设备，广泛应用于化工、冶金、农业、食品加工等多个领域。其核心设计通过倾斜旋转的筒体结构，结合内部抄板装置，实现物料与热介质的充分接触，完成高效脱水处理。该设备主要由以下关键模块组成，每个部分协同工作，确保干燥过程的稳定性和可靠性。
1、旋转筒体：干燥的核心载体
旋转筒体是干燥机的核心部件，通常由钢制圆柱筒构成，具有0.5-5度的倾斜角，便于物料在重力作用下从高处向低端移动。筒体内壁安装有顺向抄板，这些抄板在筒体旋转时将物料反复抄起并抛撒，形成均匀的物料幕，显著增加与热空气的接触面积，促进水分蒸发。筒体的倾斜角度可根据物料特性调整，以适应不同干燥需求，确保物料在筒内停留时间达到最佳效果。
2、热源系统：提供干燥能量
热源系统为干燥过程提供必要的热能，通常包括供热装置如燃烧器或蒸汽发生器，支持热空气、高温烟道气或水蒸气等多种热源形式。热源的选择直接影响干燥效率和能耗，例如在食品加工中，低温热空气可避免物料营养流失，而在化工领域，高温烟道气则适用于高水分物料的快速脱水。系统设计需确保热量均匀分布，避免局部过热或干燥不均。
3、进料装置：物料导入的桥梁
进料装置由进料机和上料机组成，负责将湿物料连续、稳定地输送到旋转筒体的高处入口。该模块通常包括输送带或螺旋输送器，确保物料均匀分布，防止堵塞或堆积。进料速度可根据筒体处理能力动态调节，以匹配干燥过程的连续性要求，特别适用于高粘度或易结块物料的处理。
4、排料装置：成品输出的关键
排料装置位于筒体低端，包含卸料器和旋风分离器，用于收集干燥后的成品物料并排出。卸料器设计为连续式机构，确保物料在干燥后迅速脱离筒体，避免二次吸湿。旋风分离器则分离废气中的细小颗粒，提升成品纯度，同时减少环境污染。这一模块的高效运作对保持干燥流程的自动化至关重要。
5、传动与支撑系统：驱动与稳定保障
传动系统由电机、减速机和齿轮装置构成，驱动旋转筒体以恒定速度旋转，通常转速可调以适应不同物料特性。支撑系统包括托轮和滚圈，确保筒体在倾斜状态下稳定运行，减少振动和磨损。辅助组件如冷却装置(如中空轴水冷结构)可防止过热，延长设备寿命。这些系统协同工作，保障干燥机在长期运行中的可靠性和低维护需求。
6、辅助模块：提升整体效能
辅助模块涵盖引风机、配电柜和除尘装置，引风机促进热空气流动，增强热交换效率；配电柜集中控制设备运行参数，实现自动化操作。除尘装置(如旋风分离器)处理废气，符合环保标准。这些辅助部件虽不直接参与干燥，但对提升能效、减少能耗和确保操作安全起到关键作用。
回转滚筒干燥机的结构设计体现了工程智慧，各模块紧密协作，从物料导入到成品排出，形成高效闭环。其广泛应用得益于对不同物料的适应性，如矿石、金属粉末或农业秸秆，均能通过调整参数优化干燥效果。随着工业发展，该设备持续优化，成为现代干燥工艺中重要的解决方案。
